氯堿行業用調壓整流變壓器
????

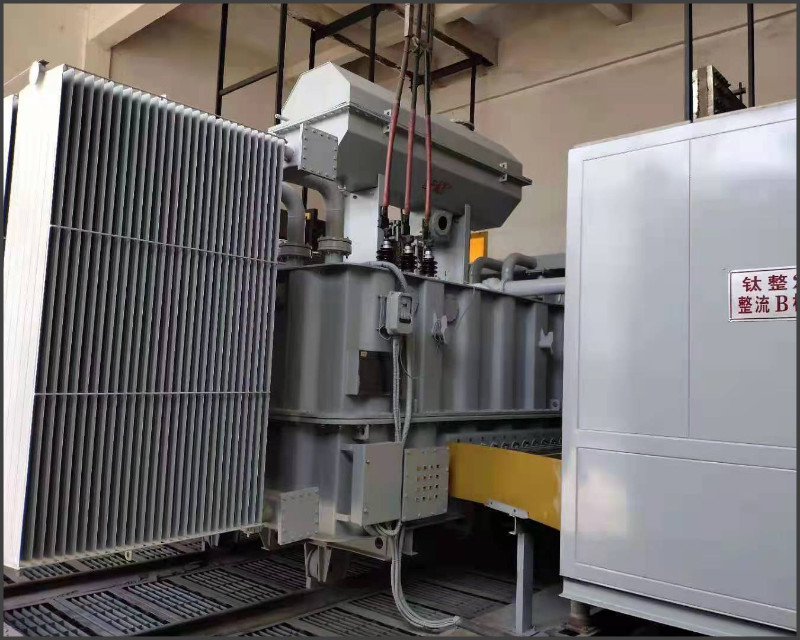

氯堿行業用調壓整流變壓器目前多采用35KV-110KV供電，單系列年產30-40萬噸。直流額定電壓在400-600V左右，單臺調壓整流變壓器容量可達70MVA。采用調壓變壓器與整流變壓器共油箱，多采用強油風冷，也有采用自冷的方式。
調壓變壓器在調變二次調壓，采用自耦調壓。一般為連續調壓，級數多為27級調壓，有載分接開關多采用國內公司生產的開關。整流變壓器一次在油箱內部通過引線與調壓變壓器二次聯結。
整流變壓器一次移相，移相角度按總脈波數12N來計算，單機組形成12脈波，單機組內移相角差為30°配置。閥側采用橋式同相逆并聯結構。整流柜采用可控硅。
